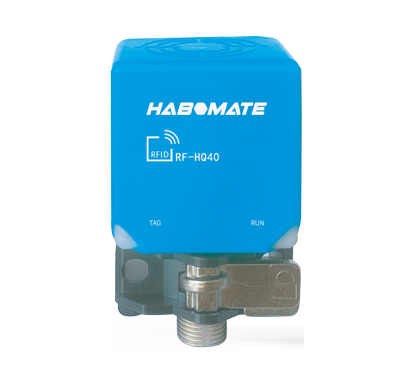

產品型號 | RF-HQ4820-R4 | RF-HQ40-R4 | RF-HQ40-TP | RF-HQ50-R4 | RF-HQ50-TP | RF-HQ80-R4 | RF-HQ80-TP | RF-HQ100-R4 | RF-HQ100-TP |
|
|
|
|
|
無線協議 | ISO 15693、ISO 14443A |
工作頻率 | 13.56MHz |
輸出功率 | 27.5dBm |
無線速度 | 26.48Kbit/s |
讀取距離 | 0~25(與標簽有關) | 0~60(與標簽有關) | 0~80(與標簽有關) | 0~110(與標簽有關) | 0~150(與標簽有關) |
通訊接口 | RS485 | RS485 | 以太網 | RS485 | 以太網 | RS485 | 以太網 | RS485 | 以太網 |
通訊協議 | MODBUS RTU | MODBUS RTU | MODBUS TCP | MODBUS RTU | MODBUS TCP | MODBUS RTU | MODBUS TCP | MODBUS RTU | MODBUS TCP |
通訊速率 | 9600 ~ 115200bit/s | 9600 ~ 115200bit/s | 10/100M自適應 | 9600 ~ 115200bit/s | 10/100M自適應 | 9600 ~ 115200bit/s | 10/100M自適應 | 9600 ~ 115200bit/s | 10/100M自適應 |
電源電壓 | 9~30VDC |
平均電流 | <0.05A@24VDC | <0.07A@24VDC |
指示燈 | 2個LED指示燈 | 4個LED指示燈 | 5個LED指示燈 |

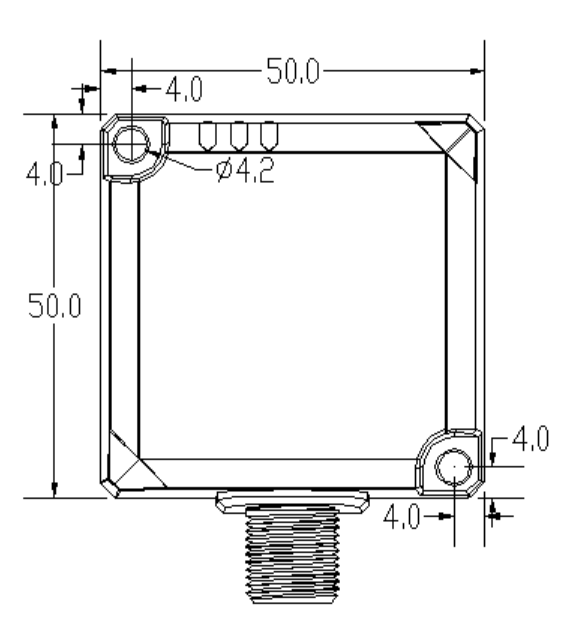

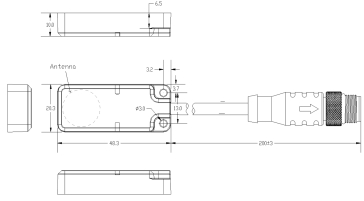

外形尺寸 | 48.3x20.3x10mm | 40x40x66mm | 50x50x30mm | 80x80x40mm | 100x100x38.5mm |
固定類型 | 2個M3螺絲孔 | 2個M5螺絲孔 | 2個M4螺絲孔 | 2個M5螺絲孔 | 2個M6螺絲孔 |
外殼材料 | PA66+GF30 | PC+ABS |
殼體顏色 | 黑色 | 黑色+藍色 | 黑色 |
整機重量 | 33±5g左右 | 110g左右 | 85g左右 | 230g左右 | 350g左右 |
工作溫度 | -25℃～70℃ |
存儲溫度 | -25℃～85℃ |
濕度 | 5%～95%RH（無凝露） |
防水防塵等級 | IP67, EN 60529 |
抗震動 | 2 mm (f= 5…29.5 Hz ) ， EN 60068-2-6 7 gn (f= 29.5…150 Hz) ， EN 60068-2-6 |
傳導抗擾度(CS) | 3V，過A級（含主頻） 10V，過A級（主頻除外） |
靜電放電抗擾度ESD | 接觸放電， 8KV，過A級 空氣放電， 15KV，過A級 IEC 61000-4-2 |
CE | CEETSI EN 3014893，ETSI EN 30330-1 , ETSI EN 301 489-1，ETSI EN 300 330-2 |
ROHS指令 | 2011/65/EU，2015/863/EU |
適用領域
Field of application
3C
新能源
家電
制藥
醫療設備
工程機械
汽車
軍工
軌道交通
典型案例
Typical case

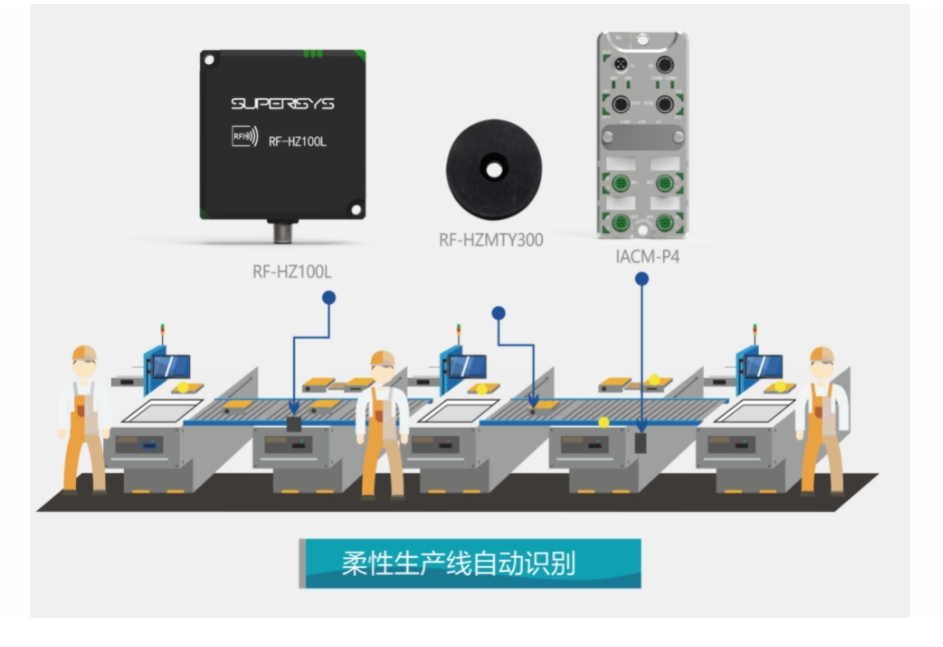

在制品/工裝治具/夾具/輔件等加裝或嵌入RFID載碼體，在自動化節點的工位上部署RFID讀寫設備，通過和在制品的交互，實現多品種、大規模的生產方式，實現單品級產品的自動實時識別，自動串聯自動化設備和機器人，實現工藝個性化傳輸，參數自動化定義，設備自動化檢測等場景。
