工業級雙串口服務器
產品簡介

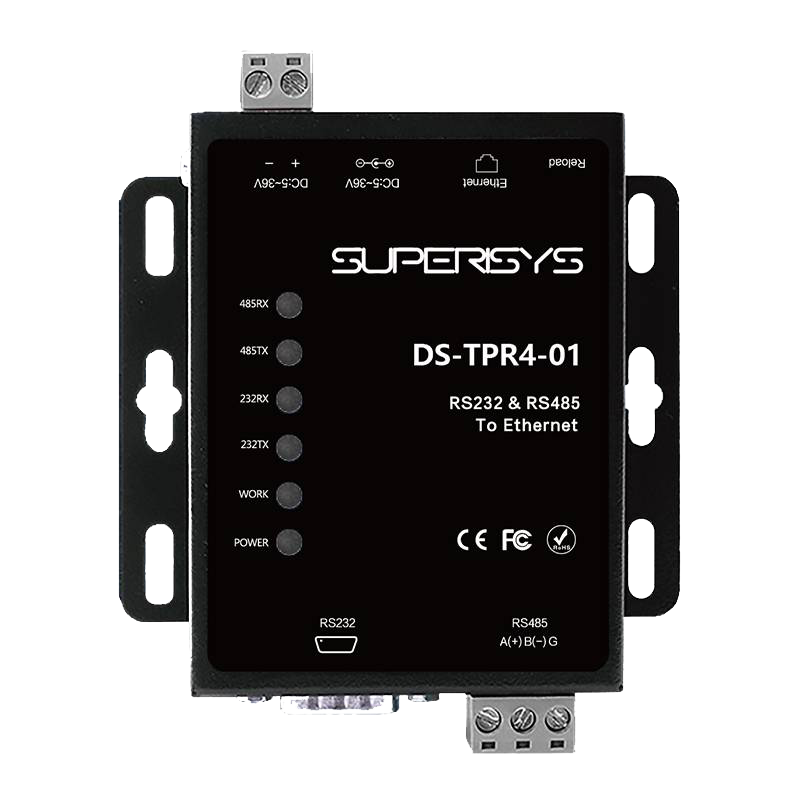

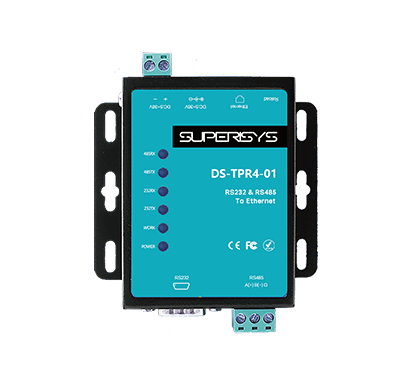

DS-TPR4-01是一款雙串口服務器 ，采用 Cortex-M7 方案 ，主頻高達 400MHz ，性能更強 ，傳輸速度更快 ，可靠性更高 。雙重看門狗和多種?；顧C(jī)制助力設備穩定運行。支持 TCP Client、TCP Server、UDP Client、UDP Server、Httpd Client五種工作模式 ，簡單配置即可實現數據透傳功能。支持 Modbus TCP 與 Modbus RTU 協議互轉 。支持 Modbus 多主機輪詢功能。整機符合工業級設計標準 ，可靠的 EMC 防護 ，-40~85°工作溫度 ，可適應各種復雜工業場景。每個串口都支持兩路 Socket 同時運行 ，可接入不同服務器 ，雙 Socket 互為備份 ，可靠性更高
產品特點
全新 ARM 內核 ，工業級工作溫度范圍 深度優化的 TCP/IP 協議棧， 支持 RS232+RS485 同時工作 ，互不干涉；
支持 5-36V 寬電壓輸入 ，具備防反接保護，支持雙 Socket 模式；
支持虛擬串口功能 ，提供相應軟件（ USR-VCOM），支持靜態 IP 地址或者 DHCP 自動獲取 IP 地址；
支持 Modbus 協議轉換功能，支可靠的硬件防護，靜電防護（空氣±8KV ，接觸±6KV） 、浪涌 ( ±1KV） 、脈沖群(±1KV）；
內置網頁 ，可通過網頁進行參數設置，支持通過網頁 、配置軟件升級固件 ，固件更新更方便；
支持 Keepalive機制 ，可快速探查死連接等異常并快速重連，硬件看門狗功能 ，死機自動重啟 ，模塊更加穩定可靠；
支持 Websocket 功能 ，實現最多 16 個 Websocket Client 與任一 串口的雙向數據傳輸；
支持串口和網絡 AT 指令，支持 UDP 組播功能；
分類 | 參數 | 數值 |
硬件參數 | 工作電壓 | DC 5.0 ～36.0 V |
工作電流 | H7 版本 ：67mA @12V HB 版本 ：87mA@12V | |
尺寸 | 82.5*86*25mm(L*W*H)（不含端子 、掛耳） | |
安裝方式 | 掛耳 | |
接地螺絲 | 1 個 | |
工作溫度 | -40~85℃ | |
儲存溫度 | -40~105℃ | |
工作濕度 | 5%～95% RH(無凝露) | |
存儲濕度 | 5%～95% RH(無凝露) | |
認證 | CE 、FCC 、ROSH | |
通信接口 參數 | 網口規格 | RJ45 、10/100Mbps 、交叉直連自適應 |
網口數量 | 1 個 | |
串口規格 | RS232： DB9 針式； RS485： 3 線（ A+ ， B- ，GND） | |
串口數 | 2 路串口(232/485 可同時使用) | |
串口波特率 | 600-230.4K（ bps） | |
數據位 | 7 、8 | |
校驗位 | None 、Even 、Odd | |
流控 | RS232:RTS/CTS 、XON/XOFF RS485:XON/XOFF | |
RS485 上下拉電阻 | 2.2KΩ | |
防護參數 | 靜電防護 | 空氣±8KV ，接觸±6KV |
浪涌干擾度測試 | ±1KV | |
電快速脈沖群脈沖群 | ±1KV | |
軟件功能 | 網絡協議 | IP 、TCP 、UDP 、ARP 、ICMP 、IPV4 、DHCP 、DNS |
IP 獲取方式 | 靜態 IP 、DHCP | |
域名解析 | 支持 | |
Modbus 網關 | 支持 | |
網頁轉串口 | 支持 WebSocket 通信方式的網頁轉串口 | |
HTTP Client | 支持 | |
UDP 組播 | 支持 | |
配置方式 | 配置軟件 、AT 指令配置 、網頁配置 | |
串口緩存 | 動態緩存 、按包緩存 例 ：包長為 10Byte 時可緩存 450 包即 4.5KB 包長為 1460Byte 時可緩存 10 包即 14.6KB | |
網口緩存 | 48Kbyte |
